WAU501萊寶羅茨泵

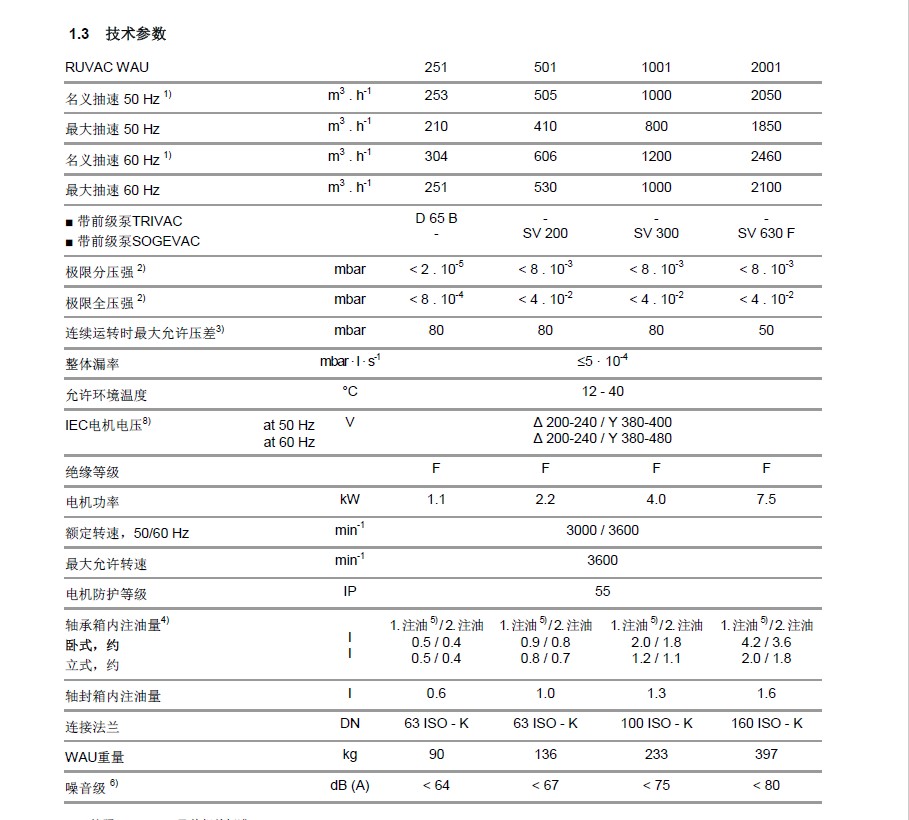

WAU501萊寶真空泵參數：（50Hz）
抽速： 505m3/h
極限壓力： 4*10-2mbar
用油量： 臥式約0.9/0.8L，；立式約0.8/0.7L
軸封箱內注油量 1.0L
電機功率： 2.2kw
轉速： 3000r/min
電壓： Δ 200-240 / Y 380-400
重量： 136kg
噪音值： 67dB
連接法蘭: 63 ISO-K（DN）
尺寸（長*寬*高）：840*390*332mm（臥式） 739*320*430mm（立式）
WAU501萊寶羅茨泵，萊寶羅茨泵WAU501，萊寶WAU501羅茨泵
工作原理
羅茨泵 - 也稱羅茨增壓泵 - 泵體內的兩個對稱轉子向相反方向旋轉 （見圖1.1）。
轉子截面很像數字“8”，并且由嚙合齒輪帶動做同步運動。轉動時，彼此之間和
泵體內壁之間不接觸，但有很小的間隙。
羅茨泵工作原理如圖1.2所示。
在轉子位置I和II，進氣法蘭內容積增大。
當轉子進一步旋轉到位置III時，泵進氣側封入一部分體積氣體。
在位置IV，這個封閉容積與排氣側相通，處于前級壓強（高于入口壓強）下的氣
體流入。流入的氣體壓縮從入口側抽過來的氣體容積。隨著轉子進一步旋轉，壓
縮的氣體通過排氣法蘭排出泵外。兩個轉子每旋轉一周，此過程發生兩次。
由于在泵腔內為非接觸旋轉，羅茨泵可高速旋轉（電源頻率為50Hz時，標準轉速
為n = 3,000 rpm）。因此小泵可獲得相對很高的抽速。
對羅茨泵來說，進氣側和排氣側之間的壓差和壓縮比是有限制的。如果超過允許
壓差，泵會過熱。
實際上，只在粗真空范圍內（P > 10 mbar）最大可達到的壓差是重要的，反之在
低真空范圍內（P < 1 mbar）可達到的壓縮比是關鍵的。
RUVAC WAU泵專門設計用于粗低真空范圍內。它們因此既可用于與前級泵連
接，也可以在封閉氣體循環下使用。
羅茨泵-可靠、安全、耐用
久經考驗的成熟技術
萊寶制造RUVAC系列羅茨泵，已經有數十年的歷史，這種干式壓縮的技術，已經被證明勝任多種真空應用。
羅茨泵與油式或者干式前級泵串聯使用后，可以顯著地增加系統的抽速并提高系統可以產生的真空度，借此來拓展前級泵的工作范圍。萊寶的羅茨泵有3個系列:采用風冷法蘭電機的WA系列；采用罐式風冷電機的WS系列；采用全密封水冷電機的WH系列。每一個系列包含不同的抽速可供不同的應用來使用。這個三個系列的羅茨泵，都可以選擇有或沒有旁通閥的版本，旁通閥也被稱為壓力平衡閥。
RUVAC羅茨泵可以用于水平流或者垂直流的安裝方式，由此可以提高系統的靈活性，安裝位置可以在安裝時更改。
RUVAC羅茨泵的軸承及其耐用，與之相連的是羅茨泵高效的潤滑系統，保證羅茨泵運轉時的靜音和穩定性。
WS和WSU系列羅茨泵的電機，轉子是由罐密封在真空中與定子隔開的。
因?yàn)闆]有驅動軸由外至內連接進來，所以轉子可以以一個很理想的方式密封在真空中。
得益于高效的潤滑系統，WS系列羅茨泵的轉速可以高達6000RPM
這就意味著，同樣尺寸的真空泵，WA（U）系列可以實現更高的抽速，同時滿足IE3等級的能效要求
為您的應用提供最可靠的技術
智能化系列
久經考驗的RUVAC系列羅茨泵，幾乎用到了所有真空應用中，我們可以提供與TRIVAC系列或者SOGEVAC系列搭配使用的標準羅茨泵系統，同時我們也可以提供與DRYVAC和SCREWLINE等干式前級泵搭配起來使用的標準干式系統。
萊寶把羅茨技術用于真空應用中，如今RUVAC羅茨泵可以滿足所有嚴苛的真空應用中的工藝需求。
RUVAC羅茨泵常被用來當做“增壓泵”來使用，借此來幫助較小的前級泵來抽空較大的腔室，或者把腔室中抽到一個更佳的真空度。
典型的應用由熱處理，工業爐，冶金和大幅面的鍍膜。
RUVAC羅茨泵已經成為建筑玻璃鍍膜行業的標配。與SOGEVAC聯用組成油式系統，用于進樣室的抽空；也可以與DRYVAC或SCREWLINE組成純干式系統，用于工藝室的應用。
RUVAC羅茨泵常用來把抽空時間縮到最短，例如鍍膜應用的進樣室或者快節拍的食品包裝應用
羅茨泵用于照明應用中，可以在很短的時間內把壓強抽至10-3mbar以下
RUVAC羅茨泵也常用于太陽能電池片或半導體應用中的單晶硅拉晶工藝。我們很高興為您來提供產品和應用技術上的支持。
我們的真空專家可以根據您在真空中的需求，提供準確、全面和快速的響應和支持。
