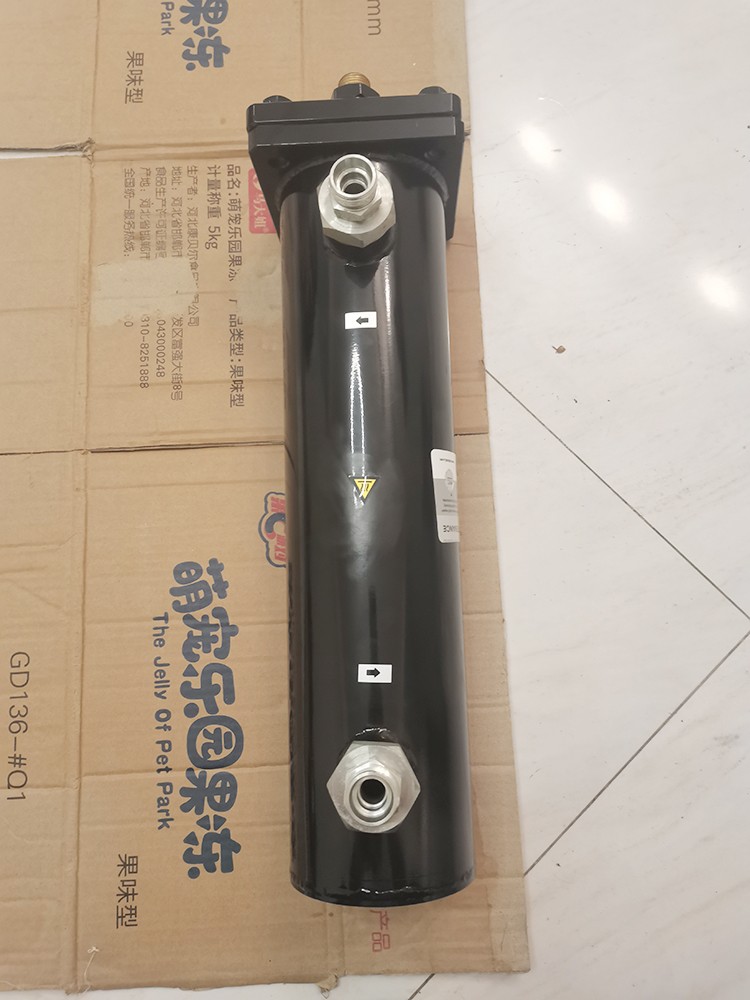

萊寶SV750B真空泵水冷交換器
SV750B(F)萊寶真空泵參數：（50Hz）
抽速： 755m3/h
極限壓力： 0.08mbar
用油量范圍： 20/23L
用油型號： LEYBONOL LVO130
噪音級： 75dB
電機功率： 18.5kw
電壓： 380V
電機轉速： 1000r/min
重量： 750kg
外形尺寸： 1546*909*638
進氣口/排氣口 DN100/DN160
SOGEVAC? 泵設計用于抽除低真空范圍內、從大氣壓到泵的極限真空之間的惰性氣體。
當抽除可凝性氣體時，必須安裝和使用1至2個氣鎮。
工作原理
SOGEVAC? 是單級油封式旋片泵。泵本身帶有防返油閥、氣鎮、排氣過濾器、回油管路、油冷卻回路和熱保護開關。泵靠固定底座型電動機通過四條三角皮帶驅動。
偏心地安裝在泵體中的轉子內有三片旋片，它們把泵腔分成幾個腔。每個腔的容積隨轉子旋轉周期性改變。
隨轉子旋轉，泵腔的進氣部分容積擴張，將氣體通過進氣口吸入。氣體經過擋污網和打開的防返油閥進入泵腔。當轉子進一步旋轉，旋片從進氣口將泵腔部分分開。之后這部分泵腔體積減少，氣體被壓縮。氣體在略高于大氣壓力時經過排氣閥從泵腔中排出。
油被注入泵腔起密封、潤滑和冷卻的作用。
壓縮氣體夾帶的油在油箱內由于折轉而被初步捕集，然后在8個排氣過濾器中被徹底過濾。
排氣中油含量下降至低于可見程度（捕集率大于99%）。
在排氣過濾器中捕集的油經過回油管路返回到泵腔。為了防止大氣壓下的氣體從積油槽進入進氣口，回油管路由一個浮子閥控制。
油循環是由油箱（壓力高于或等于大氣壓）和泵的進氣口（壓力低于大氣壓）之間存在的壓差來維持的。
內置防返油閥可維持真空室真空和防止返油。然而，防返油閥不是類似閥門的安全閥。
熱保護開關作為額外的故障保護裝置，它通過測量泵體的排氣溫度工作。
